使用 Micro:bit 進行創作

以下示範以 Micro:bit 的 LED 顯示 VIA Pixetto 的顏色辨識結果。本文假設使用者對 VIA Pixetto 與 Micro:bit 的設定與使用方式已有基本的了解。

準備

材料

軟體設定

以 Pixetto Utility 設置 VIA Pixetto 的顏色辨識參數。僅勾選紅色，並將辨識數量設為 “1”。
開啟 https://makecode.microbit.org/ 並添加 VIA Pixetto 擴展：
https://github.com/pixetto/pxt-pixetto-16

延伸閱讀

視覺感測器設置工具

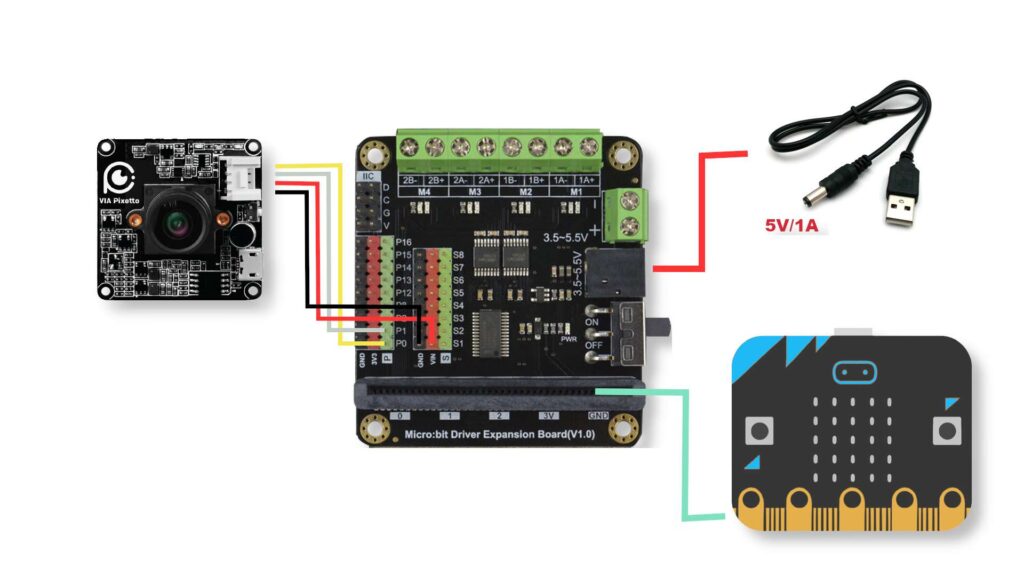

硬體連接

請將 Grove 4pin 杜邦線分別連接至 P0（黃線）、P1（白線）、VIN（紅線）、GND（黑線）。
將 Micro:bit 安置於 DFR0548 下方插槽。
連接 USB 5V/1A 電源。

警語：請使用 USB-5V/1A 穩壓供電。輸入電壓超過 5.6V 可能導致 Pixetto 硬體損毀。

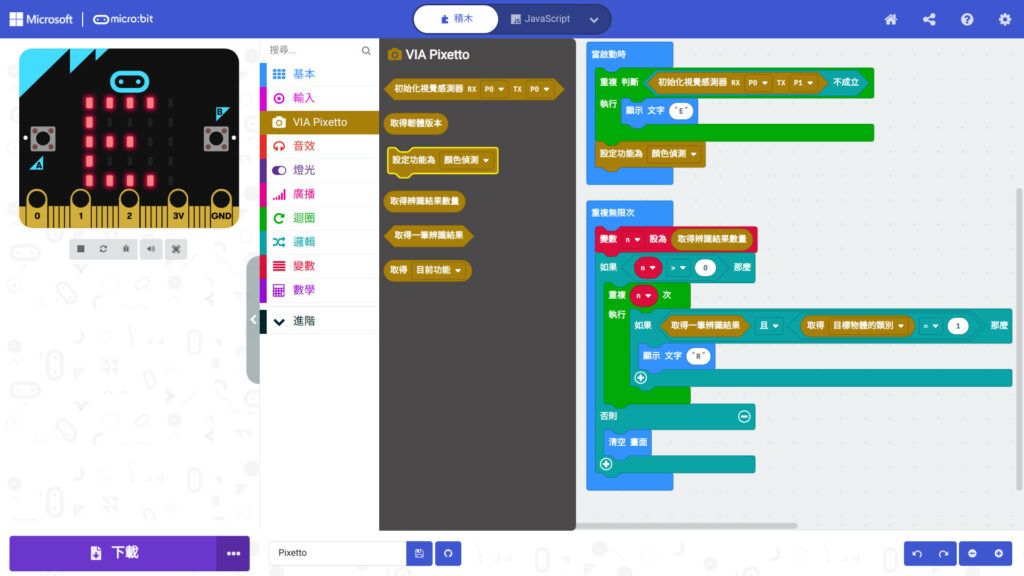

範例

當執行以下範例，若 Pixetto 感測到紅色物體，Micro:bit 將會顯示英文字母”R”。
